Сдвоенный водогрейный котелTIATRON DUO 2X200
Мощность
400 кВт
Емкость
388 л
Макс. давление
0.6 МПа
Макс. температура
115 °C
Расход газа
46.8 м3/ч
КПД
92%
Сдвоенные водогрейные котлы TIATRON DUO 2X200 мощностью 400 кВт и емкостью 388 л предназначены для нагрева воды в системах отопления и теплоснабжения различных зданий и сооружений. В системах с разделительными теплообменниками и бойлерами котлы TIATRON DUO 2X200 могут использоваться в контурах горячего водоснабжения.
Жаротрубные котлы TIATRON используются для комплектации как стационарных, так и блочно-модульных котельных, могут эксплуатироваться в составе каскадных систем.
Все модели котлов сертифицированы для применения в России и странах Таможенного союза.
Устройство
TIATRON DUO 2X200 — конструктивно состоит из двух раздельных секций нагрева, работающих параллельно и формирующих общую мощность котла. Вертикальная компоновка увличивает мощность котельной установки в два раза при минимальном изменении габаритов по площади.
Каждая секция котла имеет реверсивную топку. Вокруг топки размещены дымогарные трубы с установленными в них спиральными турбулизаторами для значительного повышения теплопередачи и КПД котла.
Теплоизоляция передних секционных крышек изготовлена из инновационного легковесного огнеупора на основе муллитокремнеземистых волокон. Уникальный материал был разработан заводом-производителем и успешно прошел испытания в различных эксплуатационных условиях. В отличие от традиционно используемого жаропрочного бетона легковесный огнеупор не требует предварительного прогрева при первом пуске котла и снижает общий вес изделия.
Открытие передней крышки секции возможно вправо или влево. Задняя крышка также является съемной и имеет штуцер для слива конденсата и удобный люк для чистки коллектора дымовых газов котла.
Характеристики
| Модель котла | Мощность котла | Мощность одной секции | КПД | Расход газа* | ∆P топки | ∆P по воде | Максимальное рабочее давление | Емкость по воде | Масса котла (без воды) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | ккал/ч | кВт | ккал/ч | % | м³/ч | мбар | мбар | МПа | л | кг | |
| TIATRON DUO2X200 | 400 | 344000 | 217,4 | 186964 | 92 | 46,8 | 1,9 | 18 | 0,6 | 388 | 830 |
Документация и чертежи
к модели TIATRON DUO 2X200
к модели TIATRON DUO 2X200

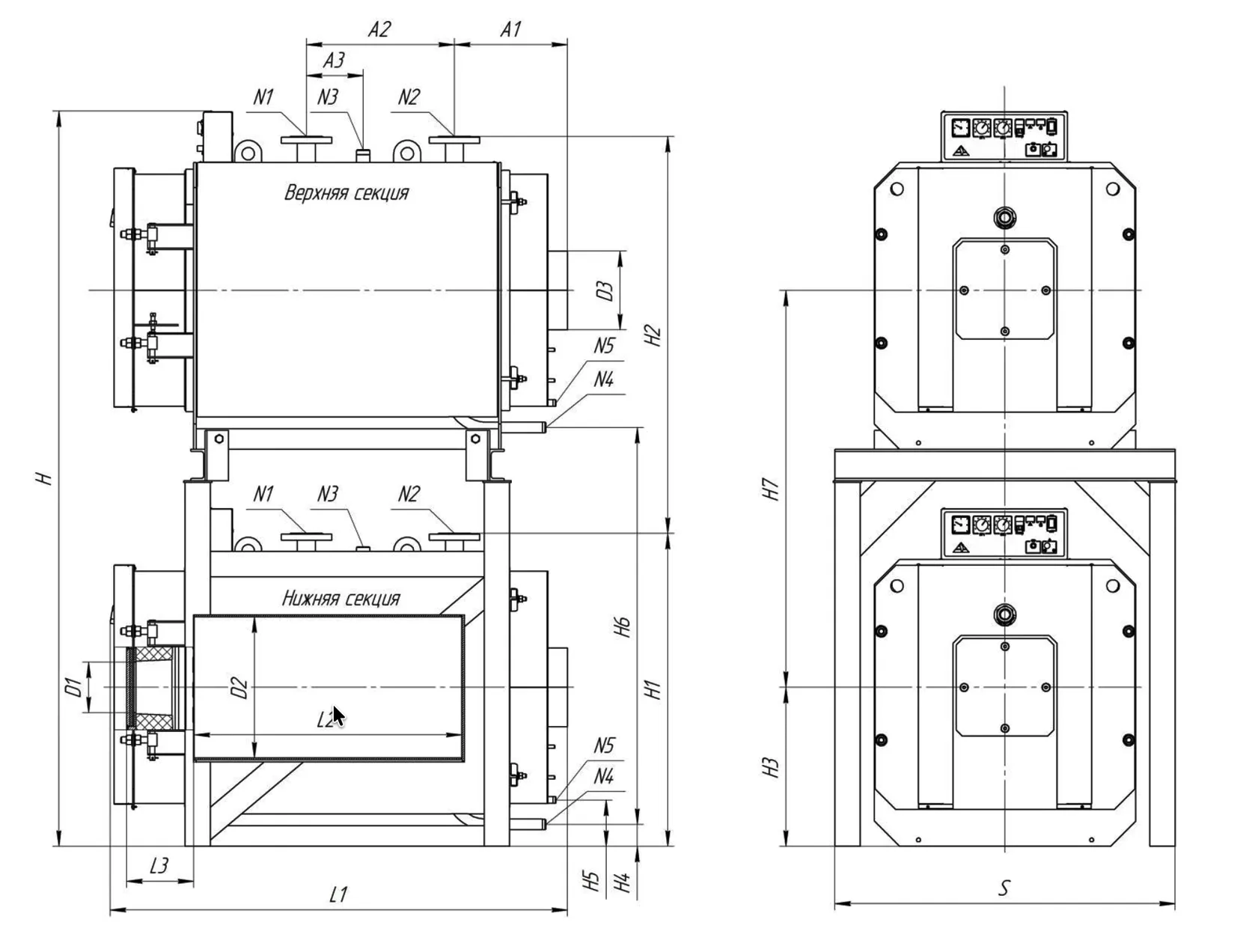

Размеры
| Модель | L1 | L2 | L3 | A1 | A2 | A3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | S | D1 | D2 | D3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TIATRON DUO 2X200 | 1455 | 850 | 215 | 360 | 470 | 180 | 2330 | 1000 | 1260 | 505 | 70 | 160 | 1260 | 1260 | 1090 | 160 | 450 | 250 |
Соединения
- N1 – патрубок нагреваемой воды на входе в котел (обратка)
- N2 – патрубок нагретой воды на выходе из котла (подача)
- N3 – патрубок предохранительного клапана, резьбовое соединение
- N4 – патрубок слива воды из теплообменника котла
- N5 – патрубок дренажа конденсата и коллектора дымовых газов
- D3 – присоединение дымохода
| Модели | N1 | N2 | N3** | N4 | N5 |
|---|---|---|---|---|---|
| TIATRON DUO 2X200 | 50 | 50 | G 1 ¹⁄₄" | G 1" | G ¹⁄₂" |
Автоматика
Сдвоенные водогрейные котлы TIATRON DUO 2X200 предусматривают три варианта комплектации:
- без щита управления (в этом случае котел поставляется без каких-либо устройств управления, автоматизации и защиты)
- с термостатическим щитом управления TIPROmatic
- со щитом электронного каскадного управления котлами TIPROmatic Comfort или TIPROmatic Complex
Подбор горелки
На модель TIATRON DUO 2X200 могут устанавливаться газовые горелки и горелки на дизельном или тяжелом жидком топливе. Сдвоенные водогрейные котлы успешно эксплуатируются с горелками российского и зарубежного производства.
Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку котла вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой
