Трехходовой водогрейный котелTIATRON 3FT 1000
Мощность
1000 кВт
Макс. давление
0.6 МПа
Макс. температура
115 °C
КПД
93%
Емкость
1500 л
Расход газа
116 м3/ч
Трехходовые водогрейные котлы TIATRON 3FT 1000 мощностью 1000 кВт и емкостью 1500 л предназначены для нагрева воды в системах водяного отопления и теплоснабжения различных объектов гражданского и производственных секторов. В системах с разделительными теплообменниками и бойлерами котлы TIATRON 3FT 1000 могут использоваться в контурах горячего водоснабжения.
Жаротрубные котлы TIATRON 3FT используются для комплектации стационарных котельных на предприятиях со строгими требованиями к поддержанию температурного режима.
Все модели котлов сертифицированы для применения в России и странах Таможенного союза.
Устройство
TIATRON 3FT 1000 — трехходовой с цилиндрической топкой прямого типа. Продукты сгорания топлива совершают три оборота: первый — в топке котла, второй и третий обороты происходят в трубных пучках. Внутри дымогарных труб третьего хода установлены спиральные турбулизаторы (завихрители). Завихрители создают турбулентность в потоке нагретых газов, тем самым значительно улучшая теплопередачу и позволяют котлу достигать более высокого КПД.
Передние двери котла обеспечивают доступа к поворотной камере между вторым и третьим ходом и для прочистки дымогарных труб. Изнутри передние двери защищены от высоких температур огнеупорной теплоизоляцией. На фланец передней стенки котла устанавливается подходящая по размерам и мощности горелка на газу или жидком топливе.
С обратной стороны котла расположен съемный люк для прочистки топочной камеры. На люке имеется смотровое стекло для наблюдения за пламенем в топке.
Характеристики
| Модели | Номинальная полезная мощность | Потребляемая мощность (мощность топки) | КПД | Расход газа* | ∆P топки | ∆P по воде | Макимальное рабочее давление | Емкость | Масса котла (без воды) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | ккал/ч | кВт | ккал/ч | % | м3/ч | мбар | мбар | МПа | л | кг | |
| TIATRON 3FT 1000 | 1000 | 1075 | 93 | 116 | 7 | 37 | 0.6 | 1500 | 2100 | ||
Документация и чертежи
к модели TIATRON 3FT 1000
к модели TIATRON 3FT 1000
Размеры

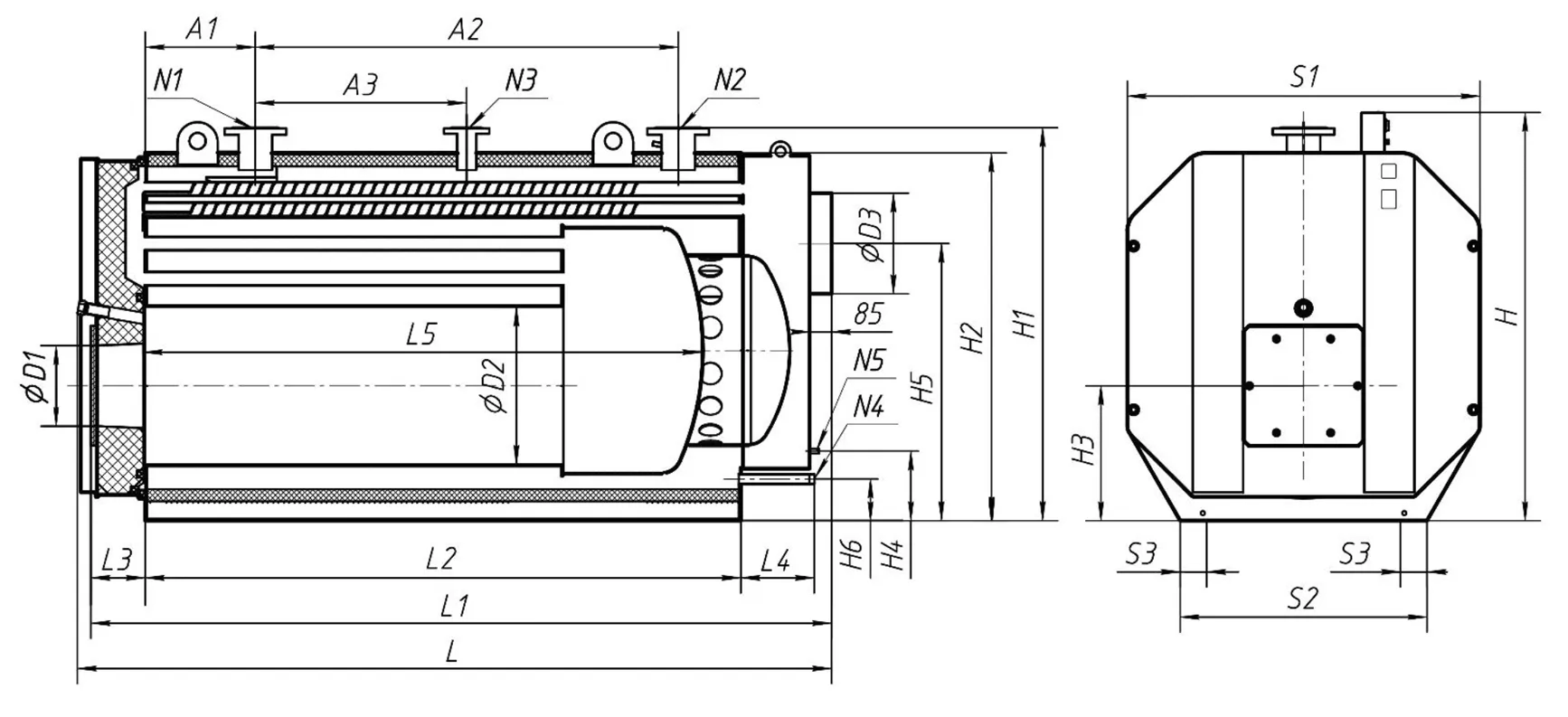

![Габаритный чертеж котла [[name]] мощностью [[power]] кВт](/Uploads/tiatron-3ft-1000_scheme_dimensions.webp)
| Модели | Размеры, мм | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | L4 | L5 | A1 | A2 | A3 | H | H1 | H2 | H3 | H4 | H5 | H6 | S1 | S2 | S3 | D1 | D2 | D3 | |
| TIATRON 3FT 1000 | 2994 | 2941 | 2357 | 216 | 292 | 2218 | 437 | 1680 | 840 | 1620 | 1560 | 1460 | 535 | 270 | 1100 | 165 | 1400 | 980 | 45 | 320 | 624 | 400 |
Соединения
- N1 – патрубок нагреваемой воды на входе в котел (обратка)
- N2 – патрубок нагретой воды на выходе из котла (подача)
- N3 – патрубок предохранительного сбросного клапана
- N4 – патрубок слива воды из теплообменника котла
- N5 – патрубок дренажа конденсата и коллектора дымовых газов
- N6 – фланец установки горелки
- N7 — лючок прочистки теплообменника
| Модели | Условный диаметр патрубка, Ду, мм | ||||
|---|---|---|---|---|---|
| N1 | N2 | N3 | N4 | N5 | |
| TIATRON 3FT 1000 | 125 | 125 | 50 | G1¼" | G ½" |
Автоматика
Трехходовые водогрейные котлы TIATRON 3FT 1000 предусматривают три варианта комплектации:
- без щита управления (в этом случае котел поставляется без каких-либо устройств управления, автоматизации и защиты)
- с термостатическим щитом управления TIPROmatic
- со щитом электронного каскадного управления котлами TIPROmatic Comfort или TIPROmatic Complex
Совместимые горелки
На модель TIATRON 3FT 1000 могут устанавливаться газовые горелки и горелки на дизельном или тяжелом жидком топливе. Трехходовые водогрейные котлы успешно эксплуатируются с горелками российского и зарубежного производства.
Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку котла вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой
