Уличный вертикальный воздухонагреватель с секцией вентиляцииTITAN AIR NSV 225
Мощность
203 кВт
Макс. температура
70 °C
КПД
90%
Расход воздуха
15230 м3/ч
Расход газа
24.2 м3/ч
Воздухонагреватели TITAN AIR NSV 225 мощностью 203 кВт и производительностью по воздуху 15230 м3/ч предназначены для отопления жилых, коммерческих и производственных объектов.
В модели TITAN AIR NSV 225 предусмотрена секция вентиляции. Теплогенератор выпускается в исполнении для размещения на улице. Компоновка секций — вертикальная. Также на этапе заказа согласовывается сторона подачи воздуха.
Оборудование сертифицировано для применения в России и странах Таможенного союза.
Устройство
TITAN AIR NSV 225 — теплогенератор непрямого нагрева. Воздух нагревается от стенок теплообменника и не контактирует с продуктами сгорания. Ключевыми узлами конструкции являются секция теплообменника и секция вентиляции (если предусмотрена в модели). Узлы и агрегаты секций монтируются на алюминиевых рамах и закрыты панелями корпуса.
- Теплообменник
- Камера сгорания
- Передняя стенка коллектора продуктов сгорания
- Задняя стенка коллектора продуктов сгорания
- Патрубок горелки
- Патрубок выхода дымовых газов
- Окошко смотровое
- Патрубок для слива конденсата
- Отражатель
- Окошко для удаления сажи
- Люк для прочистки труб теплообменника
- Плита крепления горелки
- Рама секции теплообменника
- Блок термостатов
- Шкаф управления
- Рама секции вентиляции
- Электродвигатель
- Вентилятор
- Защитный экран секции вентиляции
- Опора скользящая
- Горелка
- Место крепления температурных датчиков
- Решетка забора воздуха
- Поддон с монтажными крюками
Характеристики
| Модели | Тепловая мощность топки | Номинальная полезная мощность | КПД, при соответствующей тепловой мощности, не менее | Сопротивление камеры сгорания | Номинальный расход воздуха | Температура нагрева, ∆T | Максимальный расход газа* | Максимальная темпартура воздуха на выходе, Tmax | Сопротивление теплообменника | Рабочее давление на выходе | Потребляемая мощность вентиляторов / горелки / ТЭНа* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | кВт | % | Па | м3/ч | °C | м3/ч | °C | Па | Па | кВт | |
| TITAN AIR NSV 225 | 225 | 203 | 90 | 50 | 15230 | 40 | 24.2 | 70 | 150 | 550 | 11 / 0.7 / 1 |

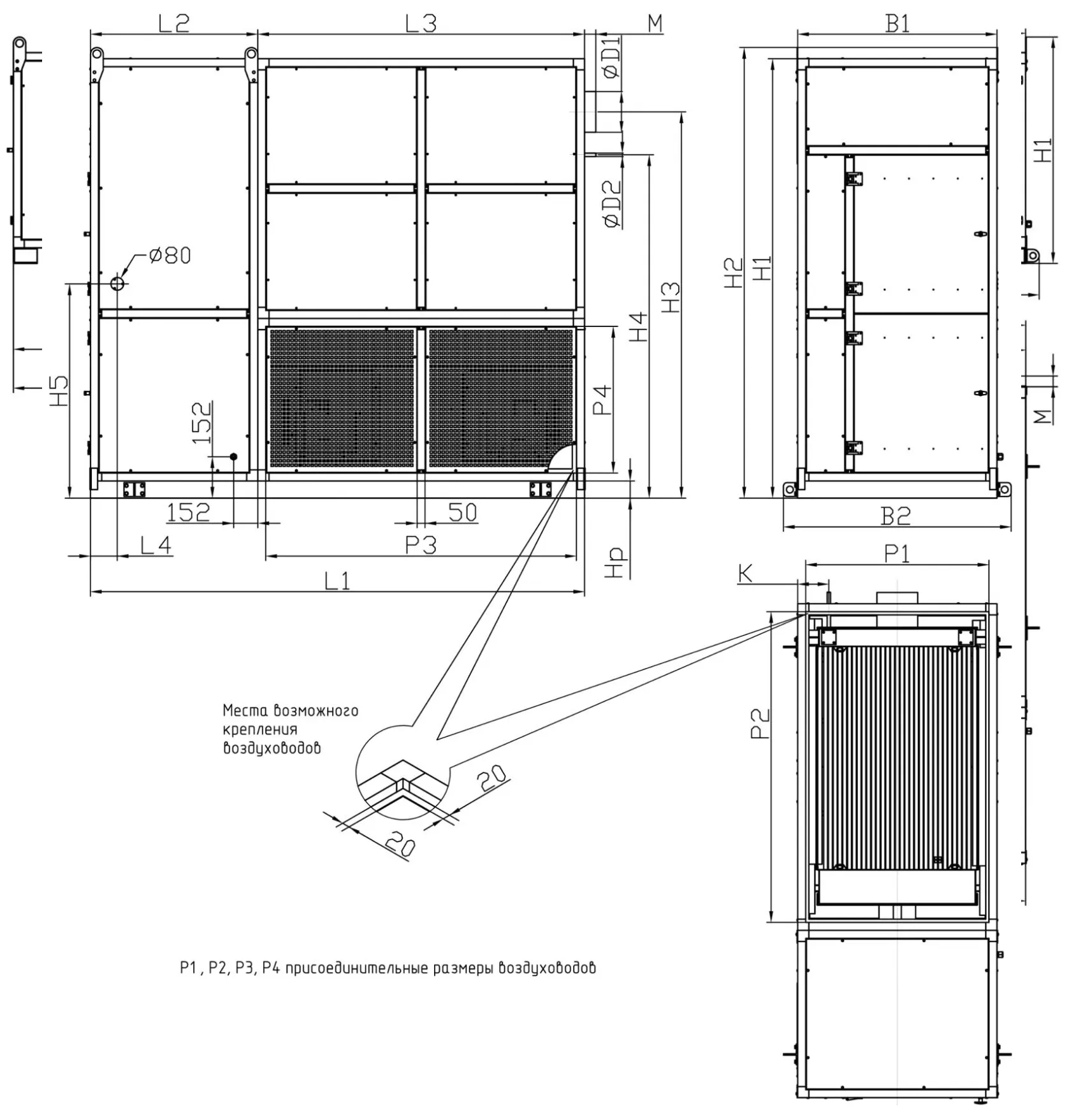

Размеры
Воздухонагреватель с секцией вентиляции в вертикальном исполнении
| Модель | L1 | L2 | L3 | L4 | M | K | B1 | B2 | H1 | H2 | H3 | H4 | H5 | Hр | D1 | D2 | P1 | P2 | P3 | P4 | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | |
| TITAN AIR NSV 225 | 2320 | 800 | 1520 | 168 | 66 | 203 | 1113 | 1271 | 2470 | 2540 | 2165 | 1910 | 1337 | 100 | 256 | 22 | 1005 | 1420 | 1420 | 780 | 976 |
| Модели | Диаметр топочной камеры | Длина топочной камеры | Рекомендуемая длина сопла горелки |
|---|---|---|---|
| мм | мм | мм | |
| TITAN AIR NSV 225 | 800 | 1200 | 220…280 |
Совместимые горелки
На воздухонагреватели
TITAN AIR NSV 225 могут устанавливаться газовые и дизельные горелки. Для комплектации подходят как российские, так и европейские горелки.
Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку воздухонагревателя вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой.
