Двухходовой водогрейный котелTIATRON 700

Мощность 700 кВт

Макс. давление 0.6 МПа

Макс. температура 115 °C

КПД 92%

Емкость 848 л

Расход газа 81.8 м³/ч

Двухходовые водогрейные котлы TIATRON 700 мощностью 700 кВт и емкостью 848 л предназначены для нагрева воды в системах отопления и теплоснабжения различных зданий и сооружений. В системах с разделительными теплообменниками и бойлерами котлы TIATRON 700 могут использоваться в контурах горячего водоснабжения.

Жаротрубные котлы TIATRON используются для комплектации как стационарных, так и блочно-модульных котельных, могут эксплуатироваться в составе каскадных систем.

Все модели котлов сертифицированы для применения в России и странах Таможенного союза.

Устройство

TIATRON 700 — отопительный водогрейный, жаротрубный, стальной котел с закрытой камерой сгорания. Котел имеет цилиндрическую реверсивную топку. Дымовые газы совершают два оборота в топке, третий оборот совершается в трубном пучке. Для повышения КПД внутри дымогарных труб установлены спиральные турбулизаторы. Создавая турбулентность в потоке нагретых газов, турбулизаторы значительно увеличивают теплопередачу, делают котельную установку более экономичной.

Передняя дверь котла (на которую устанавливается горелка) может открываться как налево, так и направо. Дверь регулируется в вертикальной плоскости и по глубине для обеспечения герметичности топки. Изнутри передняя дверь защищена от перегрева огнеупорной теплоизоляцией. На фланец передней стенки устанавливается газовая или жидкотопливная горелка. Над фланцем горелки имеется смотровое стекло для наблюдения за пламенем в камере топки.

Задняя крышка котла (со стороны дымохода) имеет съемную конструкцию, снабжена люком для очистки и осмотра топки котла.

Характеристики

Модели	Номинальная полезная мощность		Потребляемая мощность (мощность топки)		КПД	Расход газа*	∆P топки	∆P по воде	Макимальное рабочее давление	Емкость	Масса котла (без воды)
Модели	кВт	ккал/ч	кВт	ккал/ч	%	м3/ч	мбар	мбар	МПа	л	кг
TIATRON 700	700	602000	760.9	654374	92	81.8	6.2	31	0.6	848	1330

Документация и чертежи
к модели TIATRON 700

Руководство по эксплуатации 2D-модель (DWG) 3D-модель (DWG) 3D-модель (STP)

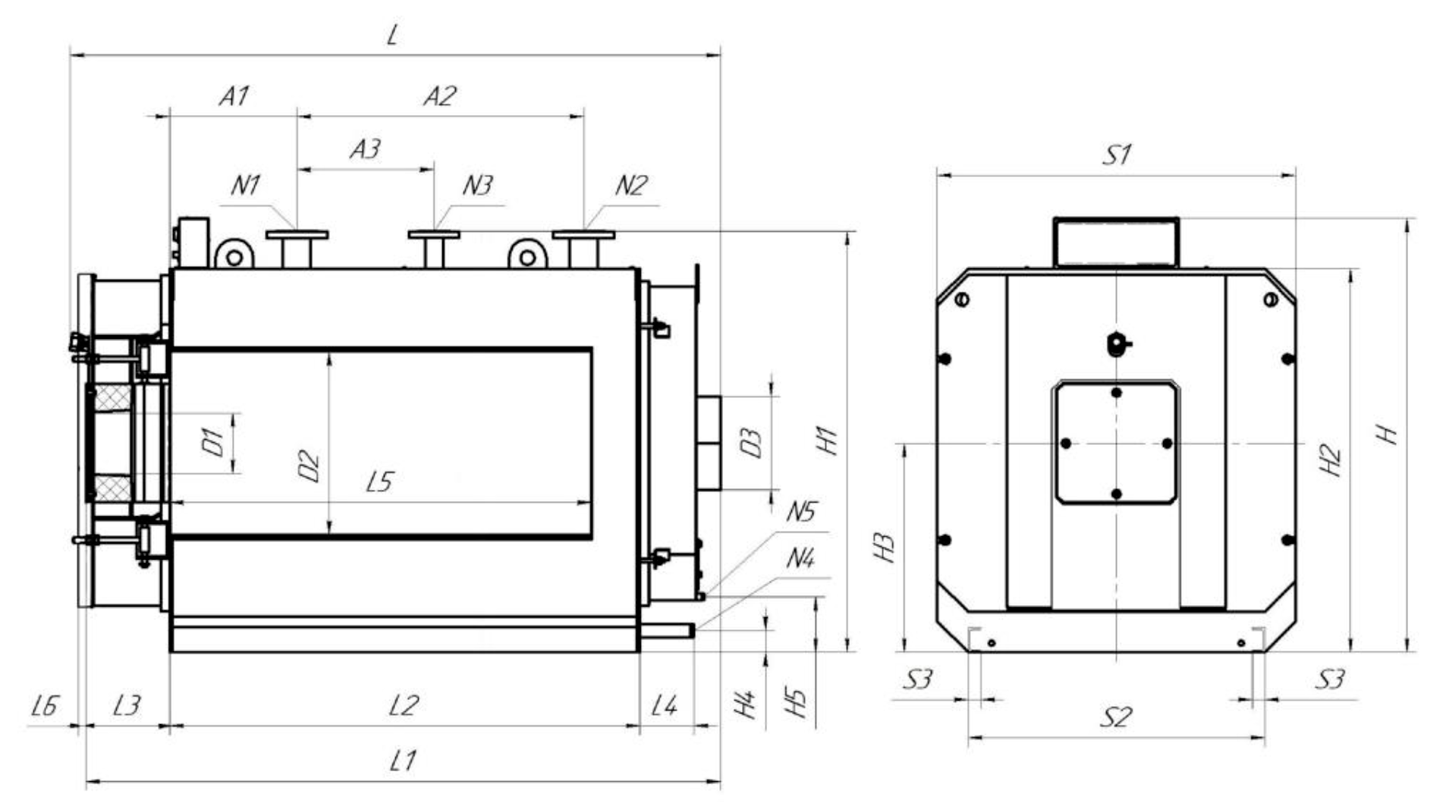

Размеры

Модели	L	L1	L2	L3	L4	L5	L6	A1	A2	A3	H	H1	H2	H3	H4	H5	S1	S2	S3	D1	D2	D3
TIATRON 700	2470	2415	1890	270	170	1615	40	410	1250	650	1390	1320	1230	670	70	180	1150	950	46	245	625	300

Соединения

N1 – патрубок нагреваемой воды на входе в котел (обратка)
N2 – патрубок нагретой воды на выходе из котла (подача)
N3 – патрубок предохранительного клапана **
N4 – патрубок слива воды из теплообменника котла
N5 – патрубок дренажа конденсата и коллектора дымовых газов
D3 – присоединение дымохода

Модели	N1	N2	N3**	N4	N5
TIATRON 700	100	100	50	G 1 ¹⁄₄"	G ¹⁄₂"

Автоматика

Двухходовые водогрейные котлы TIATRON 700 предусматривают три варианта комплектации:

без щита управления (в этом случае котел поставляется без каких-либо устройств управления, автоматизации и защиты)
с термостатическим щитом управления TIPROmatic
со щитом электронного каскадного управления котлами TIPROmatic Comfort или TIPROmatic Complex

Подбор горелки

На модель TIATRON 700 могут устанавливаться газовые горелки и горелки на дизельном или тяжелом жидком топливе. Двухходовые водогрейные котлы успешно эксплуатируются с горелками российского и зарубежного производства.

Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку котла вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой
