Двухходовой водогрейный котелTIATRON 2000
Мощность
2000 кВт
Макс. давление
0.6 МПа
Макс. температура
115 °C
КПД
92%
Емкость
2400 л
Расход газа
234 м3/ч
Двухходовые водогрейные котлы TIATRON 2000 мощностью 2000 кВт и емкостью 2400 л предназначены для нагрева воды в системах отопления и теплоснабжения различных зданий и сооружений. В системах с разделительными теплообменниками и бойлерами котлы TIATRON 2000 могут использоваться в контурах горячего водоснабжения.
Жаротрубные котлы TIATRON используются для комплектации как стационарных, так и блочно-модульных котельных, могут эксплуатироваться в составе каскадных систем.
Все модели котлов сертифицированы для применения в России и странах Таможенного союза.
Устройство

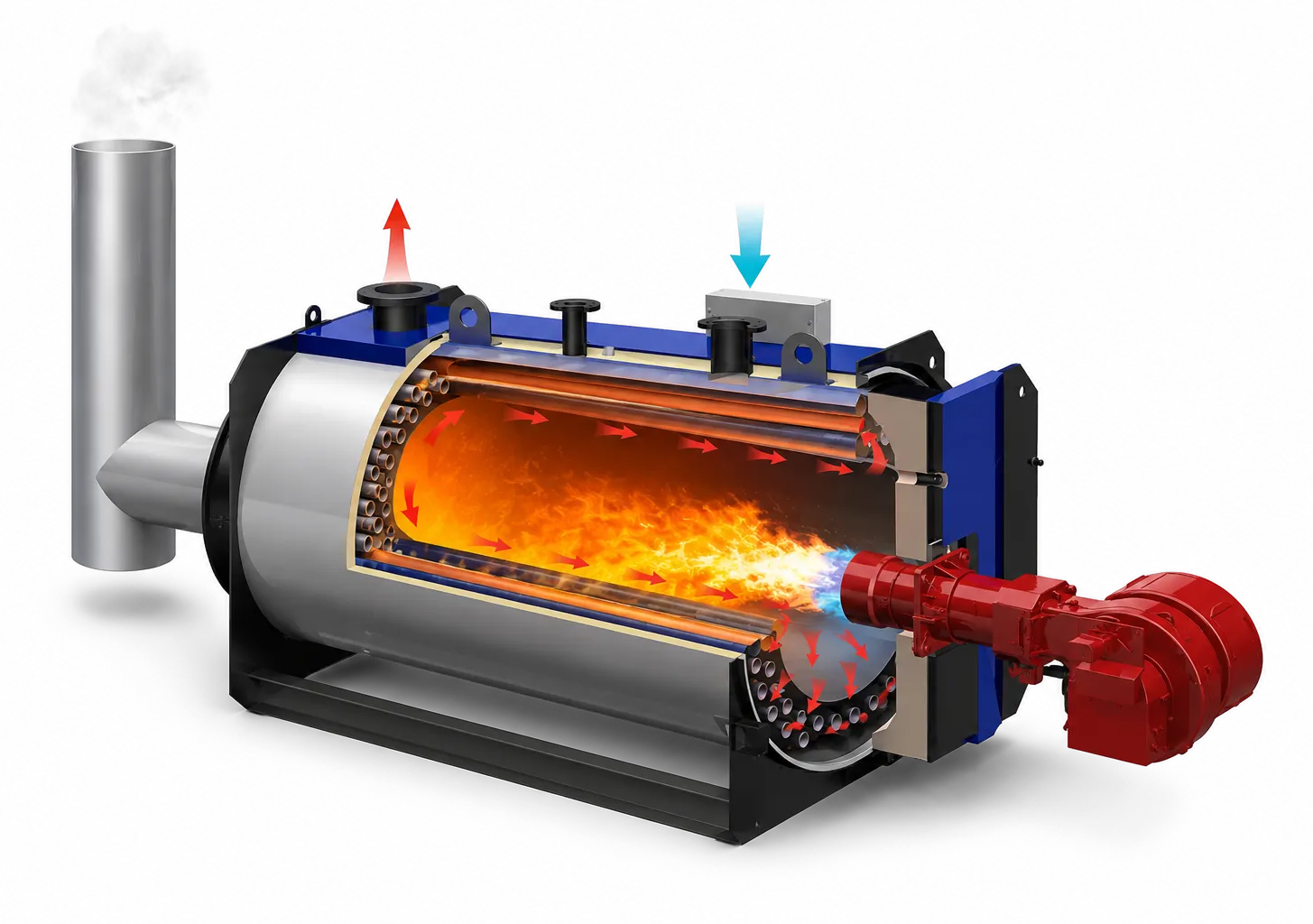

TIATRON 2000 — отопительный водогрейный, жаротрубный, стальной котел с закрытой камерой сгорания. Котел имеет цилиндрическую реверсивную топку. Дымовые газы совершают два оборота в топке, третий оборот совершается в трубном пучке. Для повышения КПД внутри дымогарных труб установлены спиральные турбулизаторы. Создавая турбулентность в потоке нагретых газов, турбулизаторы значительно увеличивают теплопередачу, делают котельную установку более экономичной.
Передняя дверь котла (на которую устанавливается горелка) может открываться как налево, так и направо. Дверь регулируется в вертикальной плоскости и по глубине для обеспечения герметичности топки. Изнутри передняя дверь защищена от перегрева огнеупорной теплоизоляцией. На фланец передней стенки устанавливается газовая или жидкотопливная горелка. Над фланцем горелки имеется смотровое стекло для наблюдения за пламенем в камере топки.
Задняя крышка котла (со стороны дымохода) имеет съемную конструкцию, снабжена люком для очистки и осмотра топки котла.
Характеристики
| Модели | Номинальная полезная мощность | Потребляемая мощность (мощность топки) | КПД | Расход газа* | ∆P топки | ∆P по воде | Макимальное рабочее давление | Емкость | Масса котла (без воды) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | ккал/ч | кВт | ккал/ч | % | м3/ч | мбар | мбар | МПа | л | кг | |
| TIATRON 2000 | 2000 | 1720000 | 2174 | 1869640 | 92 | 234 | 9.5 | 55 | 0.6 | 2400 | 3600 |
Документация и чертежи
к модели TIATRON 2000
к модели TIATRON 2000

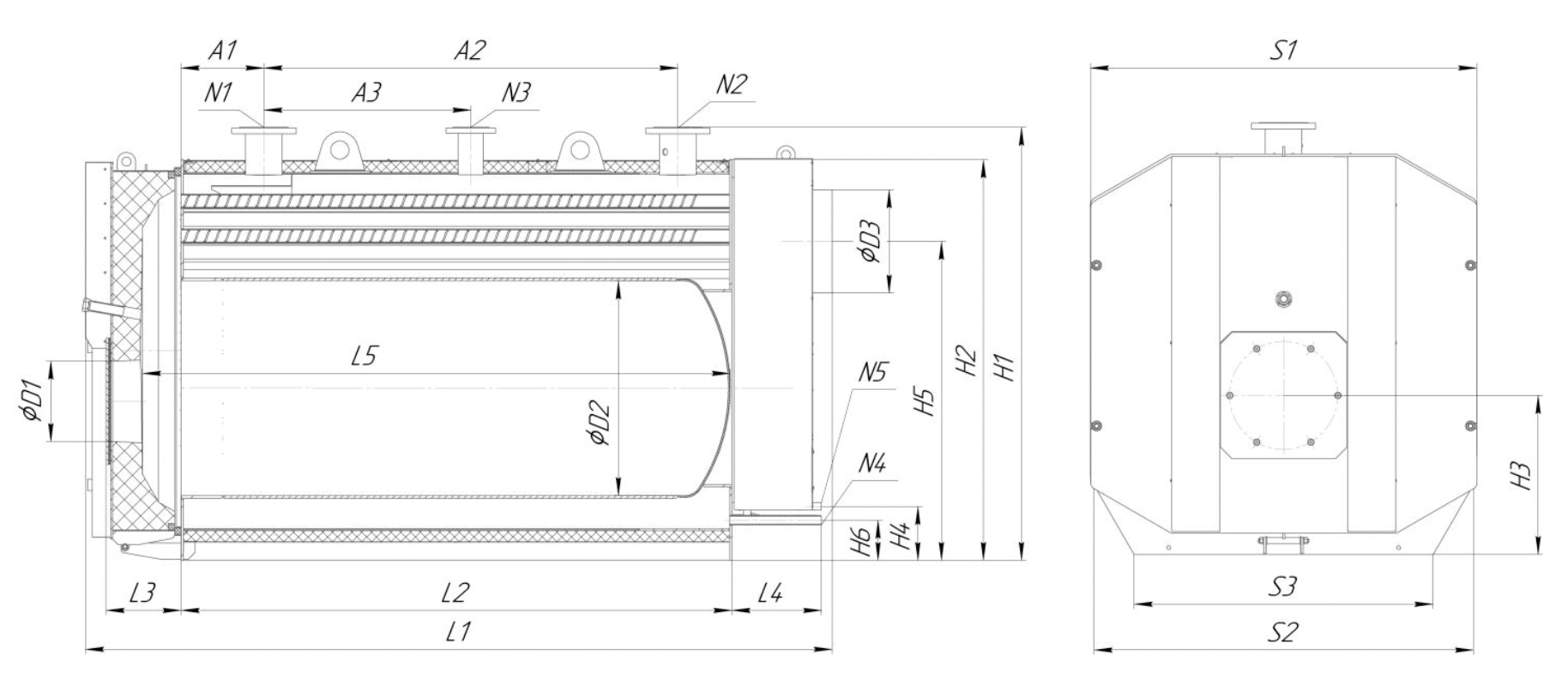

Размеры
| Модели | L1 | L2 | L3 | L4 | L5 | A1 | A2 | A3 | H1 | H2 | H3 | H4 | H5 | H6 | S1 | S2 | S3 | D1 | D2 | D3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TIATRON 2000 | 3300 | 2400 | 325 | 400 | 2500 | 260 | 1900 | 1000 | 1890 | 1750 | 700 | 300 | 1400 | 180 | 1680 | 1680 | 1250 | 350 | 940 | 450 |
Соединения
- N1 – патрубок нагреваемой воды на входе в котел (обратка)
- N2 – патрубок нагретой воды на выходе из котла (подача)
- N3 – патрубок предохранительного клапана **
- N4 – патрубок слива воды из теплообменника котла
- N5 – патрубок дренажа конденсата и коллектора дымовых газов
- D3 – присоединение дымохода
| Модели | Условный диаметр патрубка, Ду, мм | ||||
|---|---|---|---|---|---|
| N1 | N2 | N3 | N4 | N5 | |
| TIATRON 2000 | 150 | 150 | 100 | G 1¹⁄₄" | G ¹⁄₂" |
Автоматика
Двухходовые водогрейные котлы TIATRON 2000 предусматривают три варианта комплектации:
- без щита управления (в этом случае котел поставляется без каких-либо устройств управления, автоматизации и защиты)

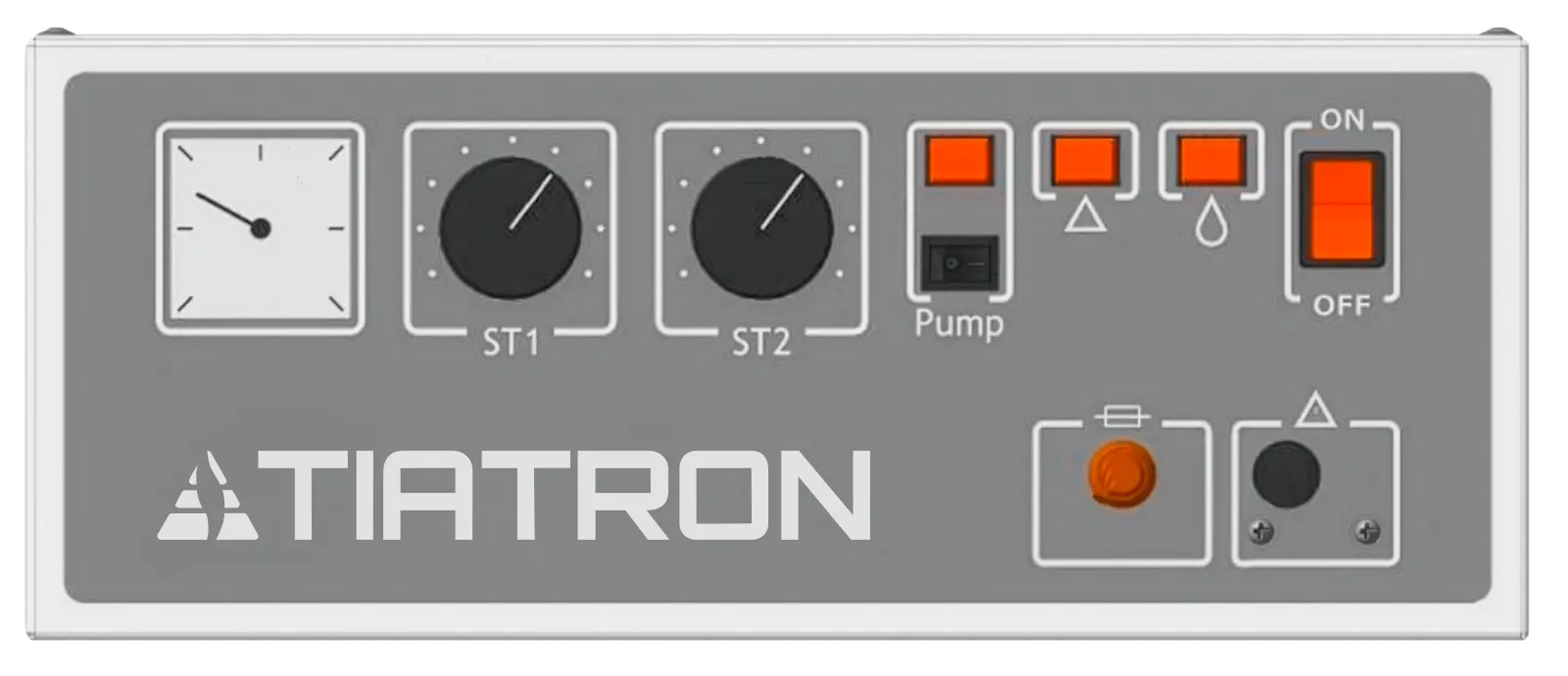

- с термостатическим щитом управления TIPROmatic
- со щитом электронного каскадного управления котлами TIPROmatic Comfort или TIPROmatic Complex
Подбор горелки
На модель TIATRON 2000 могут устанавливаться газовые горелки и горелки на дизельном или тяжелом жидком топливе. Двухходовые водогрейные котлы успешно эксплуатируются с горелками российского и зарубежного производства.
Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку котла вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой
